Соединение арматуры в углах монолитного фундамента: основные правила

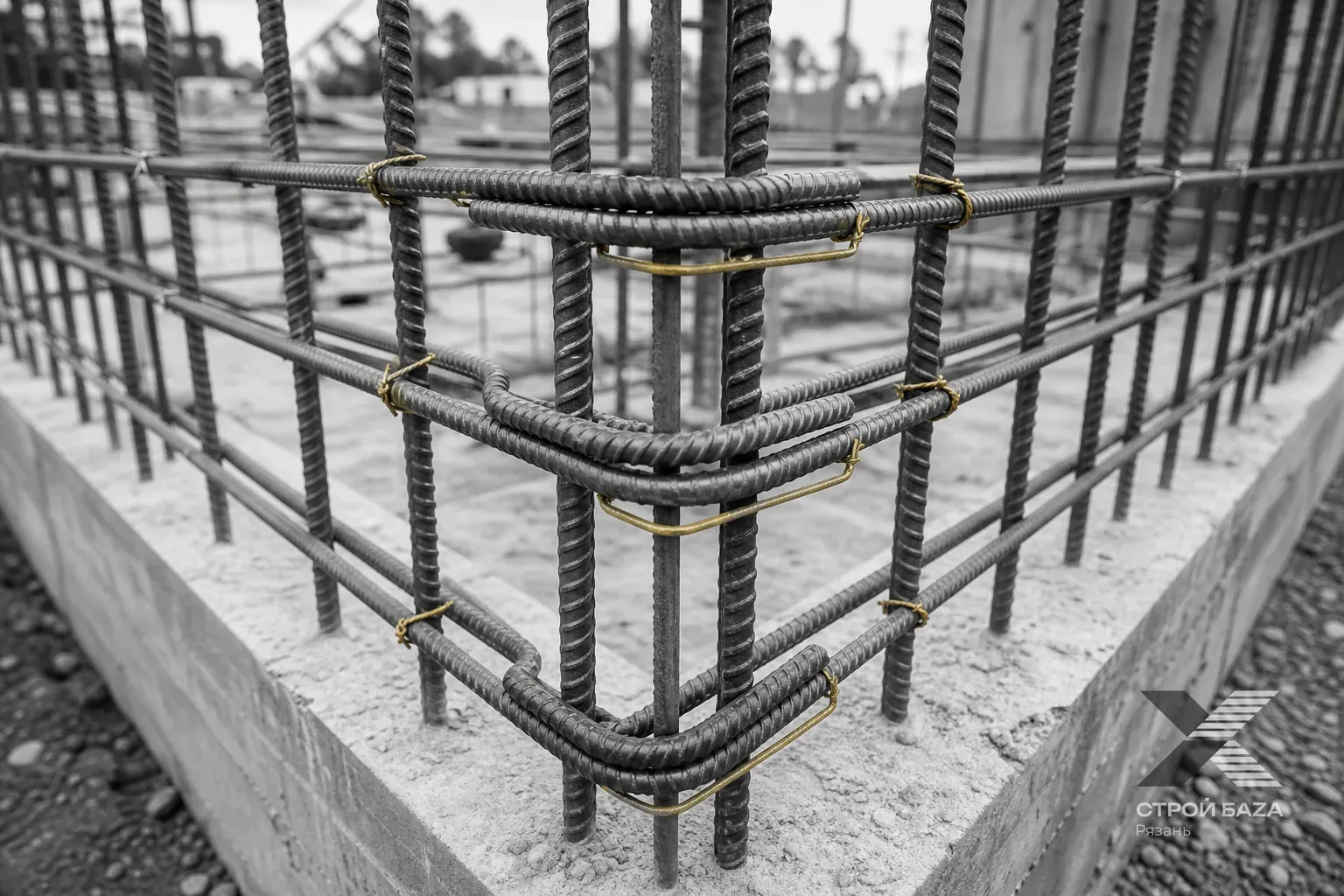

Углы — наиболее нагруженные участки любого монолитного фундамента. Именно здесь при неравномерной просадке грунта и сезонных подвижках появляются первые трещины, которые со временем расширяются. От того, как именно соединена арматура в углах, зависит, останется ли лента целой или разойдётся. Разберём проверенные правила, которые работают на практике.
Почему нельзя соединять внахлёст
В углах фундамента арматура работает на изгиб, а не только на растяжение. Если горизонтальные стержни просто пересекать и связывать проволокой, в месте пересечения образуется слабое звено. Под нагрузкой бетон здесь трескается, а угол со временем расходится.
Поэтому арматуру нужно гнуть целиком, без стыка на повороте. Только целый стержень, завёрнутый на угол, обеспечивает надёжную связь между двумя направлениями ленты.

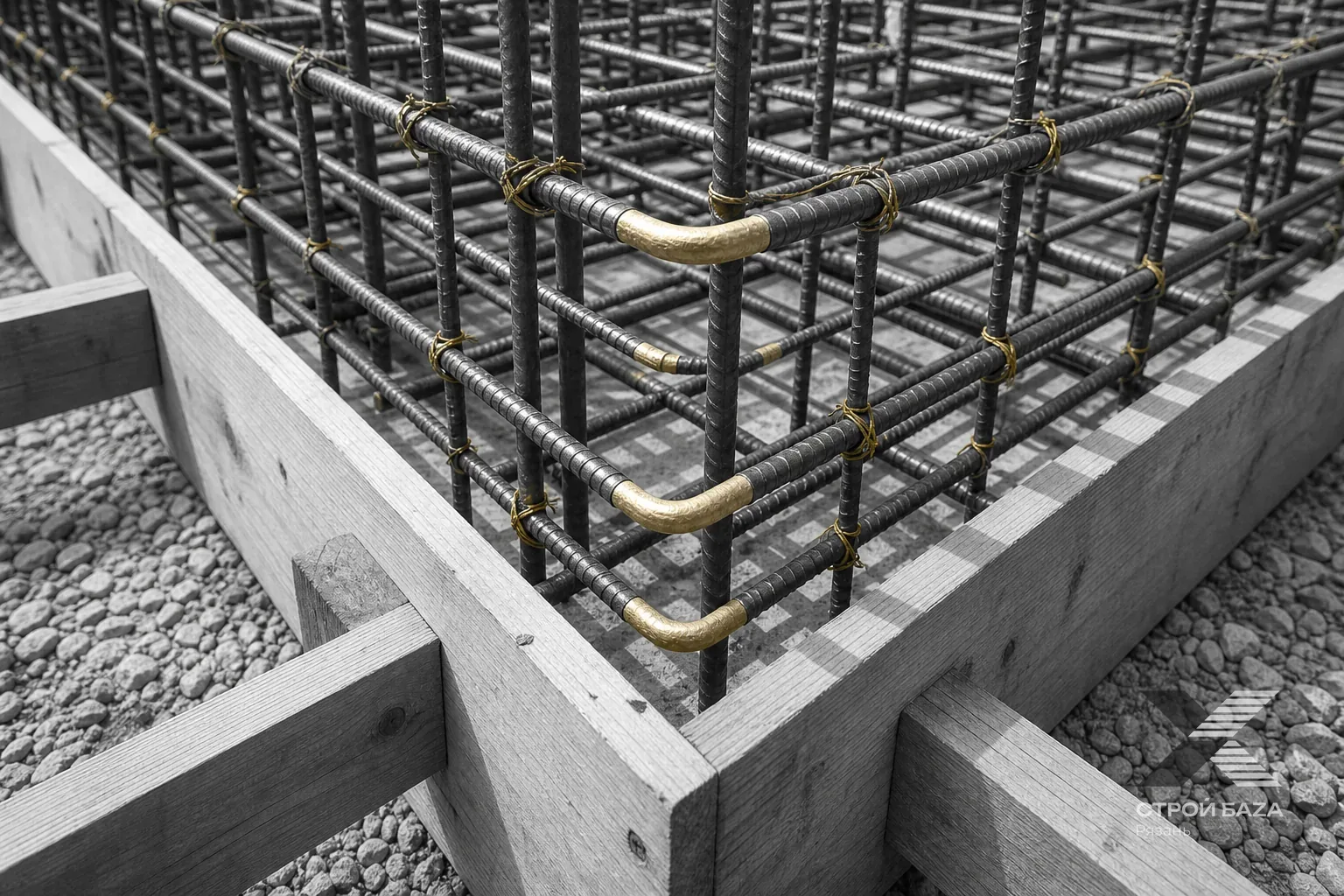

Гнутые уголки

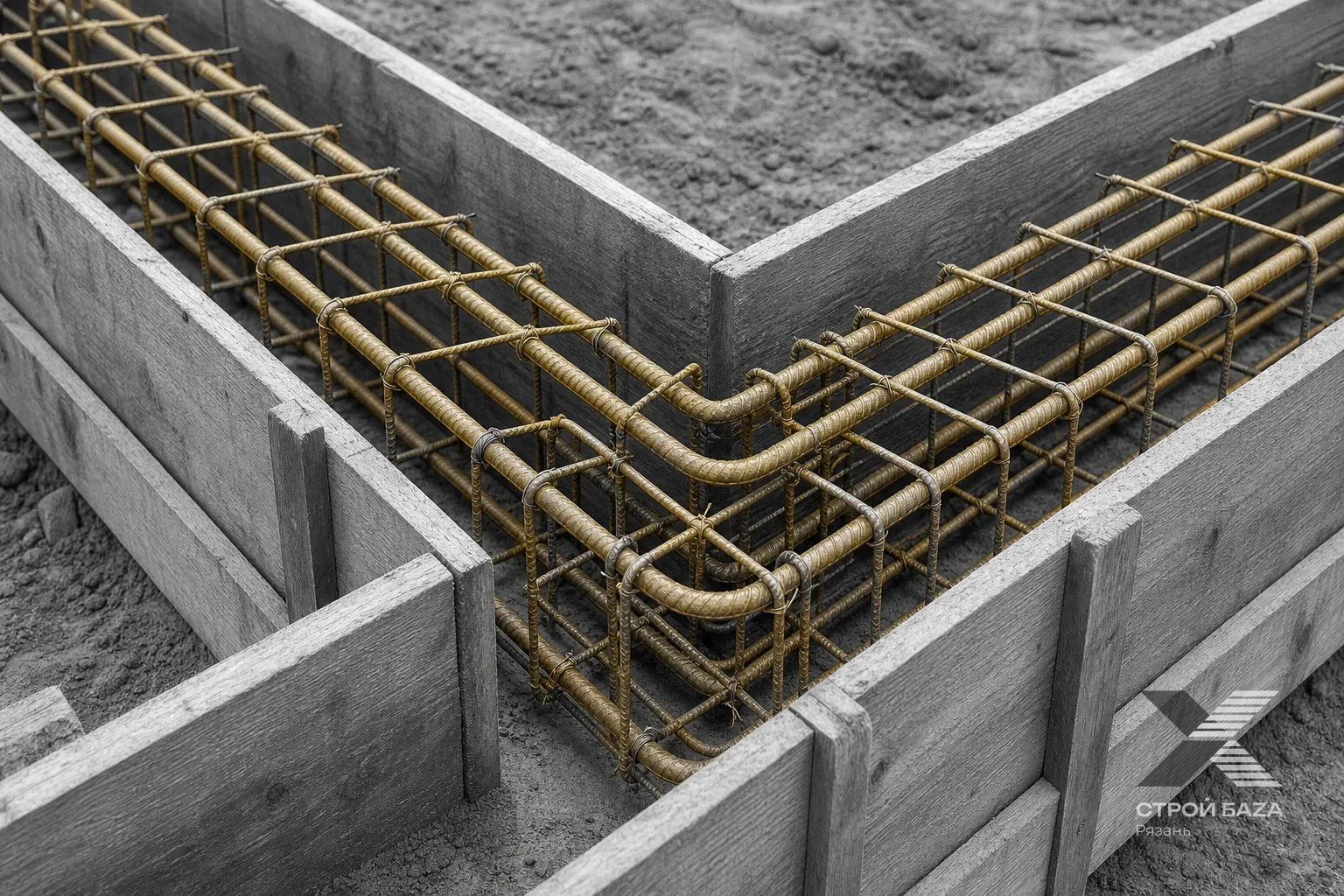

Основной способ соединения — целый стержень, завёрнутый на весь угол. При этом нужно соблюдать два правила:
- минимальный радиус загиба — не менее четырёх диаметров стержня;
- загиб должен заходить на прямую часть ленты не менее чем на 40 см.
Для арматуры диаметром 12 мм минимальный радиус загиба — 48 мм, для 14 мм — 56 мм. При меньшем радиусе металл получает микротрещину в месте изгиба и теряет прочность. Длину заделки в 40 см берут из расчёта надёжного сцепления с бетоном — короткого хвостика недостаточно, чтобы удержать угол.

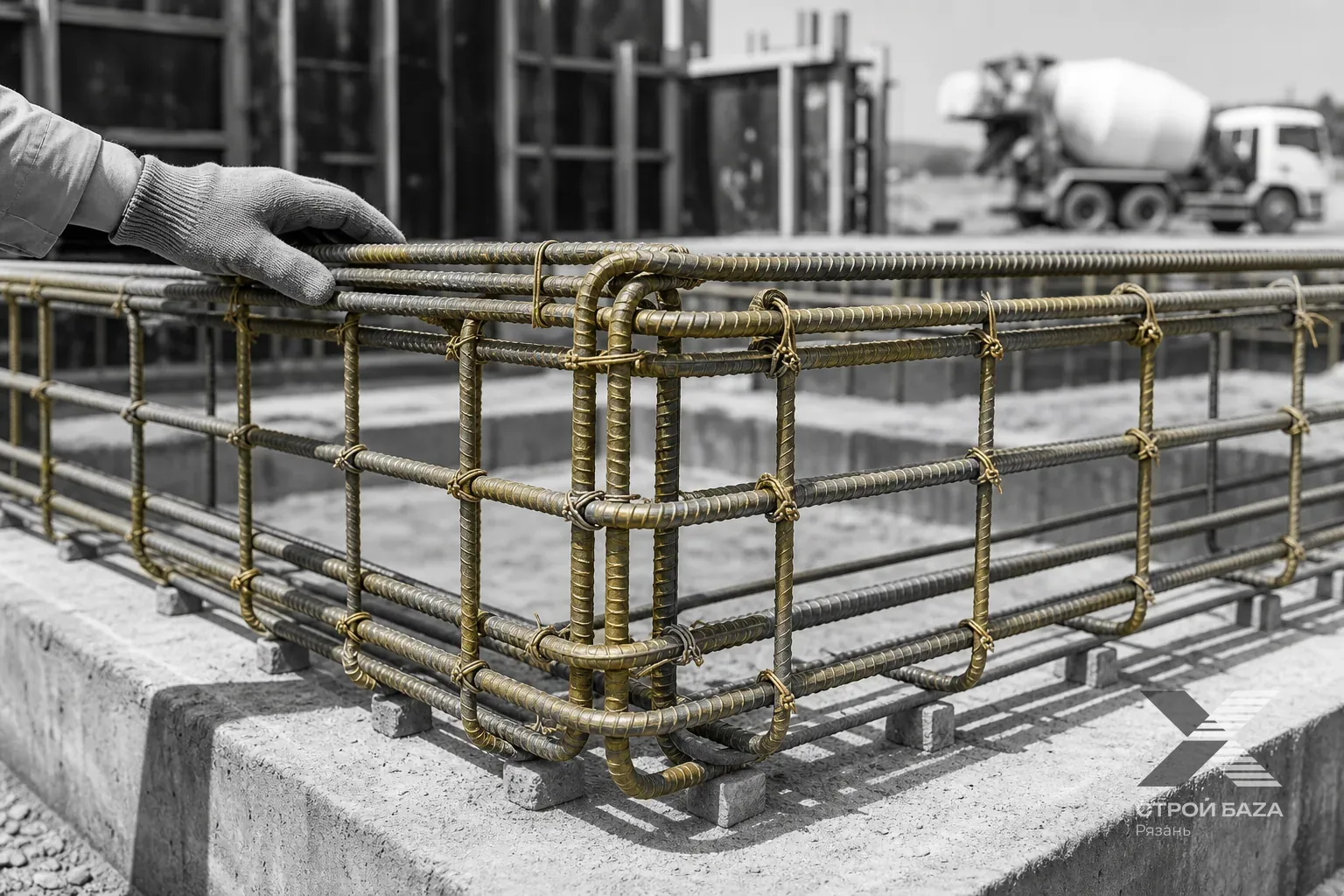

Г-образные хомуты
Для усиления угла и удержания каркаса от смещения при заливке ставят Г-образные хомуты. Они огибают верхний и нижний горизонтальные стержни и фиксируют их положение, не давая арматуре «гулять».
Основные требования к хомутам:
- длина каждого загиба — не менее десяти диаметров рабочей арматуры;
- хомуты размещают с шагом 20–30 см от вершины угла;
- проволоку используют сечением не менее 1,2 мм.
Частые
ошибки
- сварка арматуры вместо гнутья — термический отпуск металла снижает его прочность;
- загиб с радиусом меньше четырёх диаметров — стержень трескается в месте изгиба;
- короткий вылет загнутого стержня на прямую часть ленты — угол не держится;
- связка стержней проволокой без загиба на угол — самое частое нарушение;
- отсутствие дополнительных хомутов — каркас смещается при заливке;

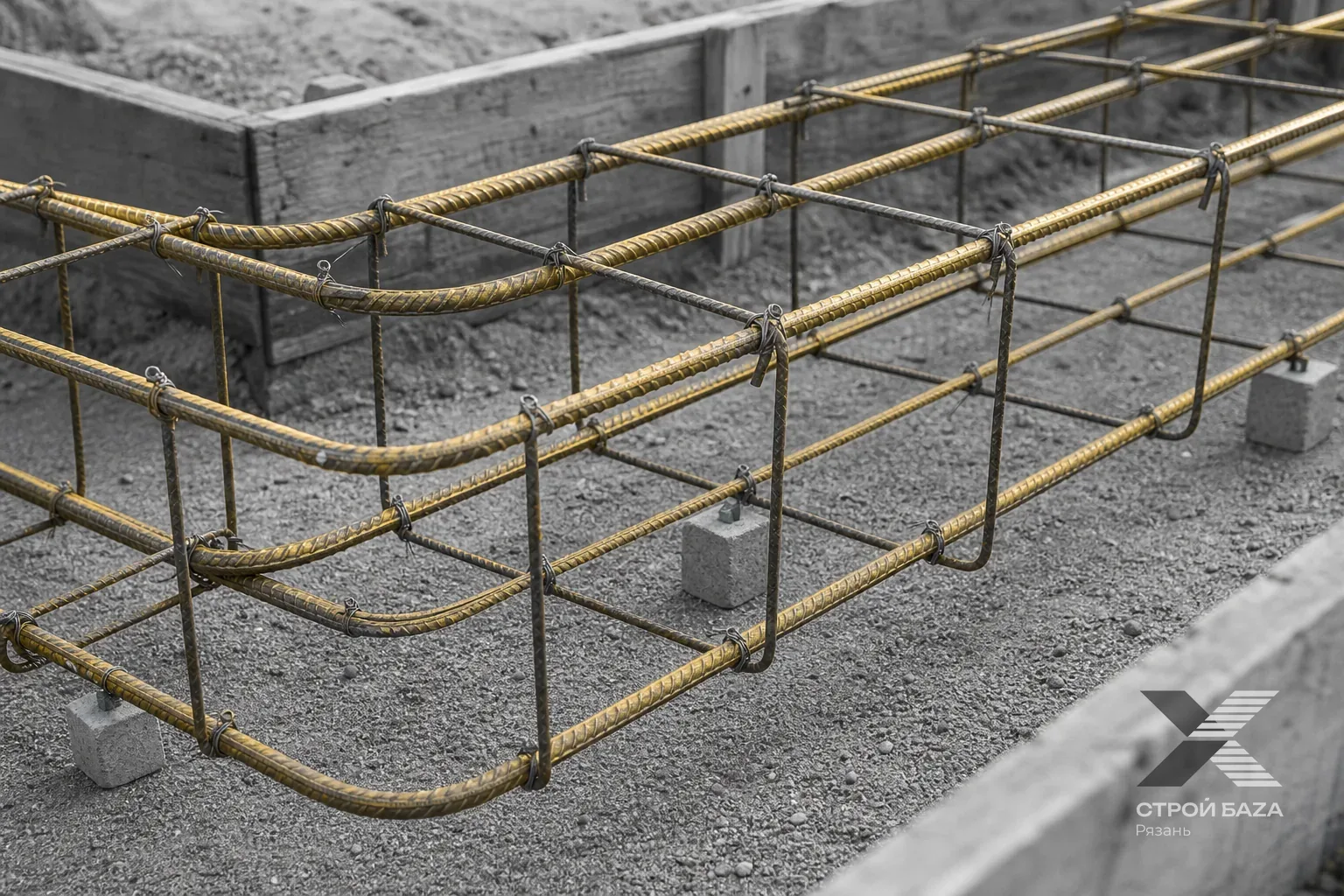

- укладка арматуры вплотную к опалубке — нет защитного слоя бетона в углу.
Итог
Правильное соединение арматуры в углах монолитного фундамента — это гнутые целые уголки с радиусом не менее четырёх диаметров, достаточная длина заделки на прямую часть и дополнительные Г-образные хомуты для фиксации каркаса. Простая связка внахлёст здесь не работает. Соблюдение этих несложных правил гарантирует, что фундамент будет держать форму без трещин на весь срок службы.
