Проектирование свесов кровли для защиты фасада от осадков

Нормативный минимум для жилого дома — 400–500 мм от плоскости стены. Но на практике оптимальный вылет зависит от нескольких факторов: высоты стены, угла наклона крыши и розы ветров в вашем районе.

Общее правило: чем выше стена, тем длиннее нужен свес, чтобы вода при падении не попадала на фасад. Для одноэтажного дома высотой около 3 м достаточно свеса 500–600 мм. Для двухэтажного — от 600 до 800 мм. В районах с косым дождём и сильными ветрами эти значения стоит увеличить на 100–150 мм.

Слишком длинный свес — тоже проблема. При большом вылете без дополнительных опор стропила начинают прогибаться под весом снега, а сам свес деформируется. Свесы длиннее 800 мм обычно требуют кобылок — удлинителей стропильных ног — или дополнительных кронштейнов.

Угол крыши влияет на то, с какой скоростью и под каким углом вода сходит с кровли. При крутых скатах от 45° вода летит дальше от стены даже при коротком свесе. При пологих скатах 15–25° вода стекает медленнее и при недостаточном вылете попадает прямо на цоколь.

Для пологих крыш рекомендуется увеличивать вылет свеса на 100–200 мм относительно стандартных значений. Также при малом уклоне особенно важна исправная водосточная система: без неё вода будет переливаться через жёлоб и всё равно попадать на фасад.

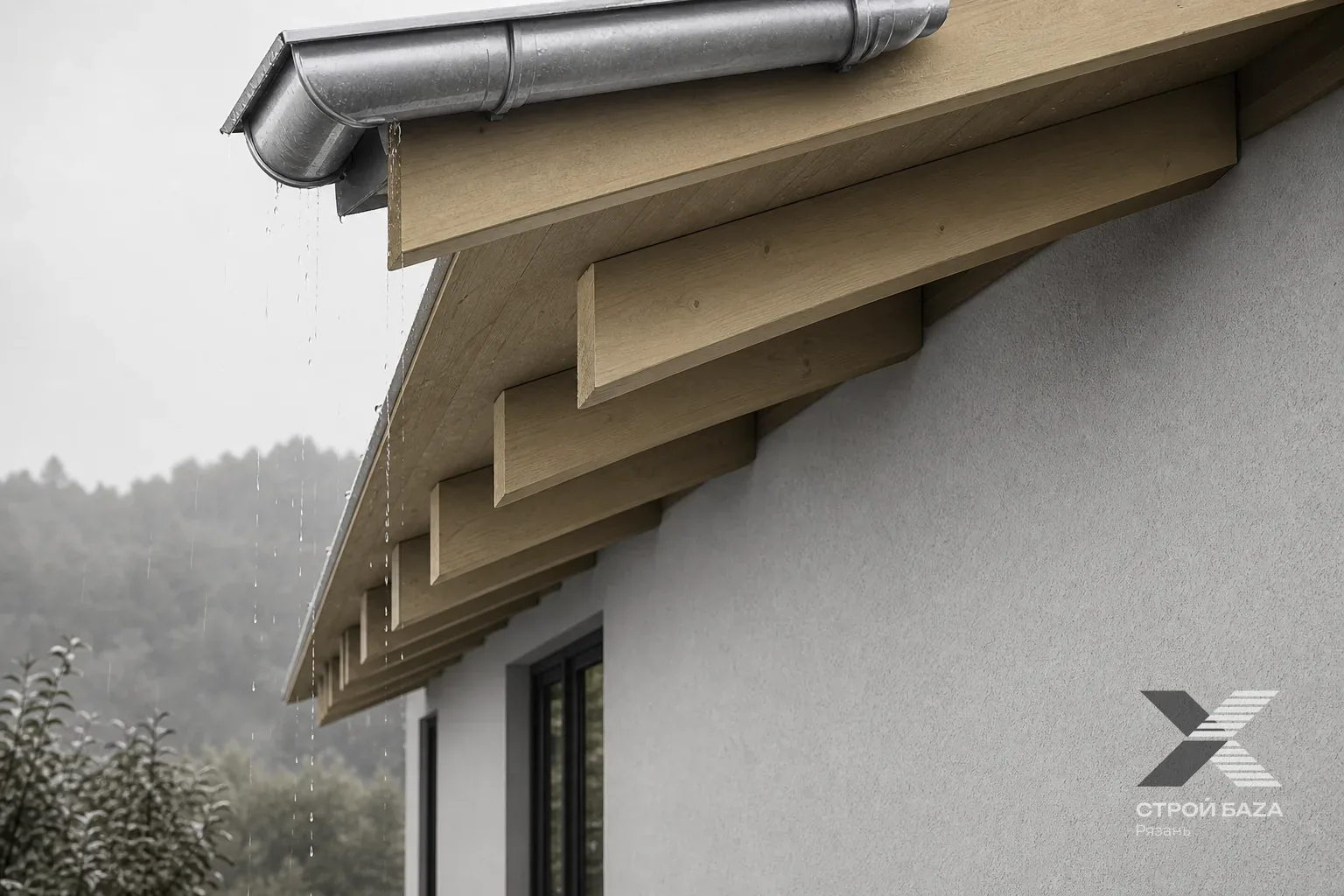

Стропильный свес

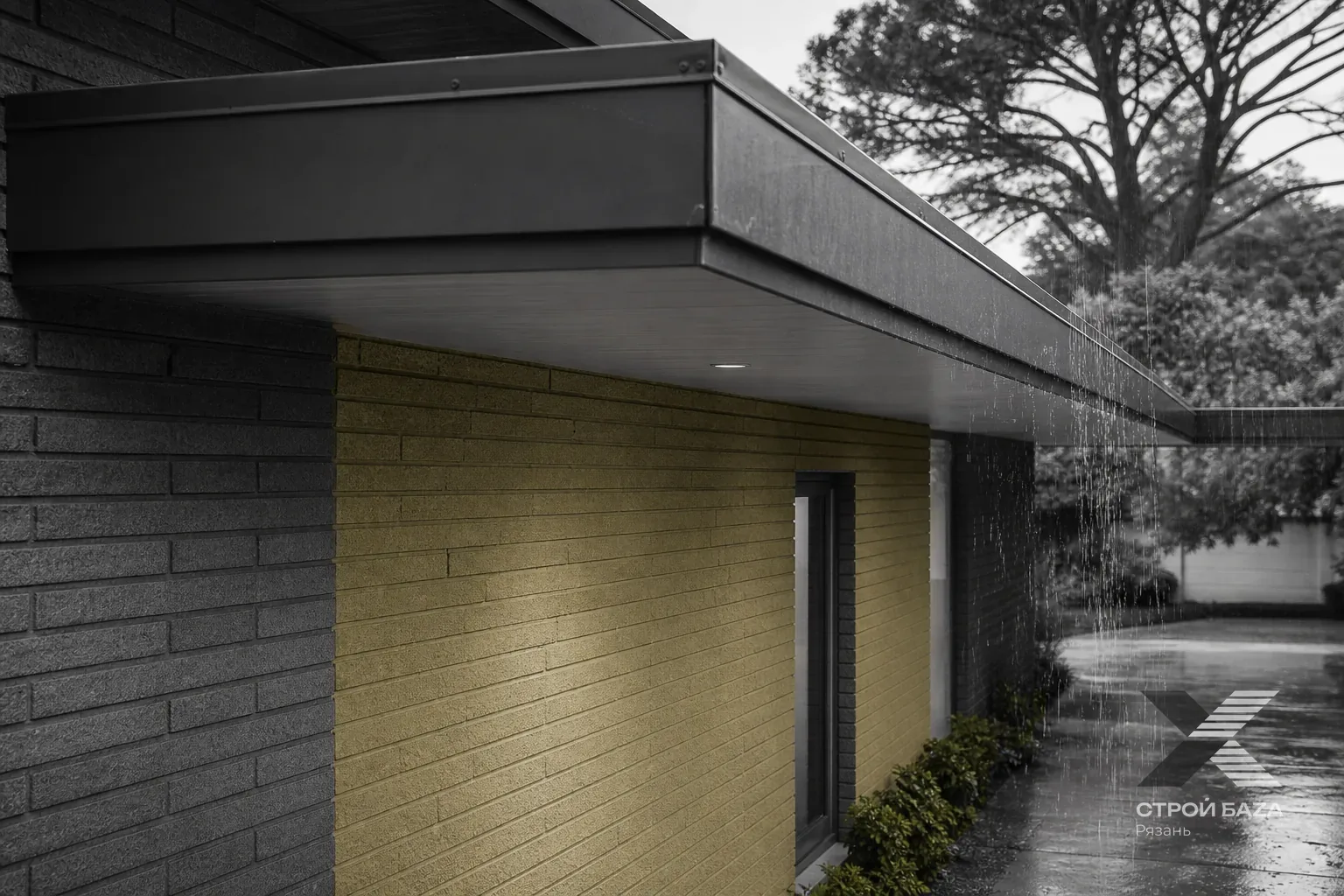

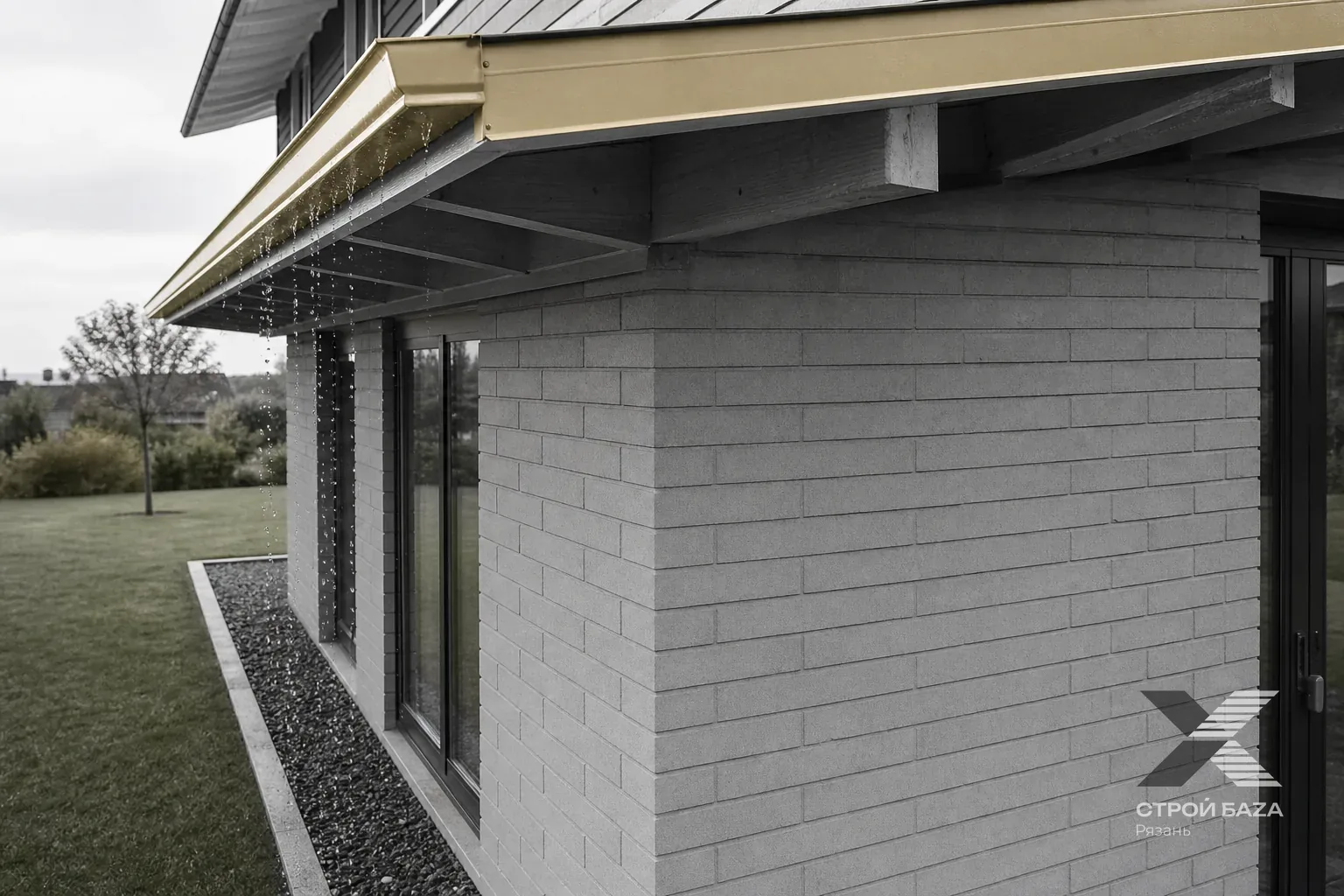

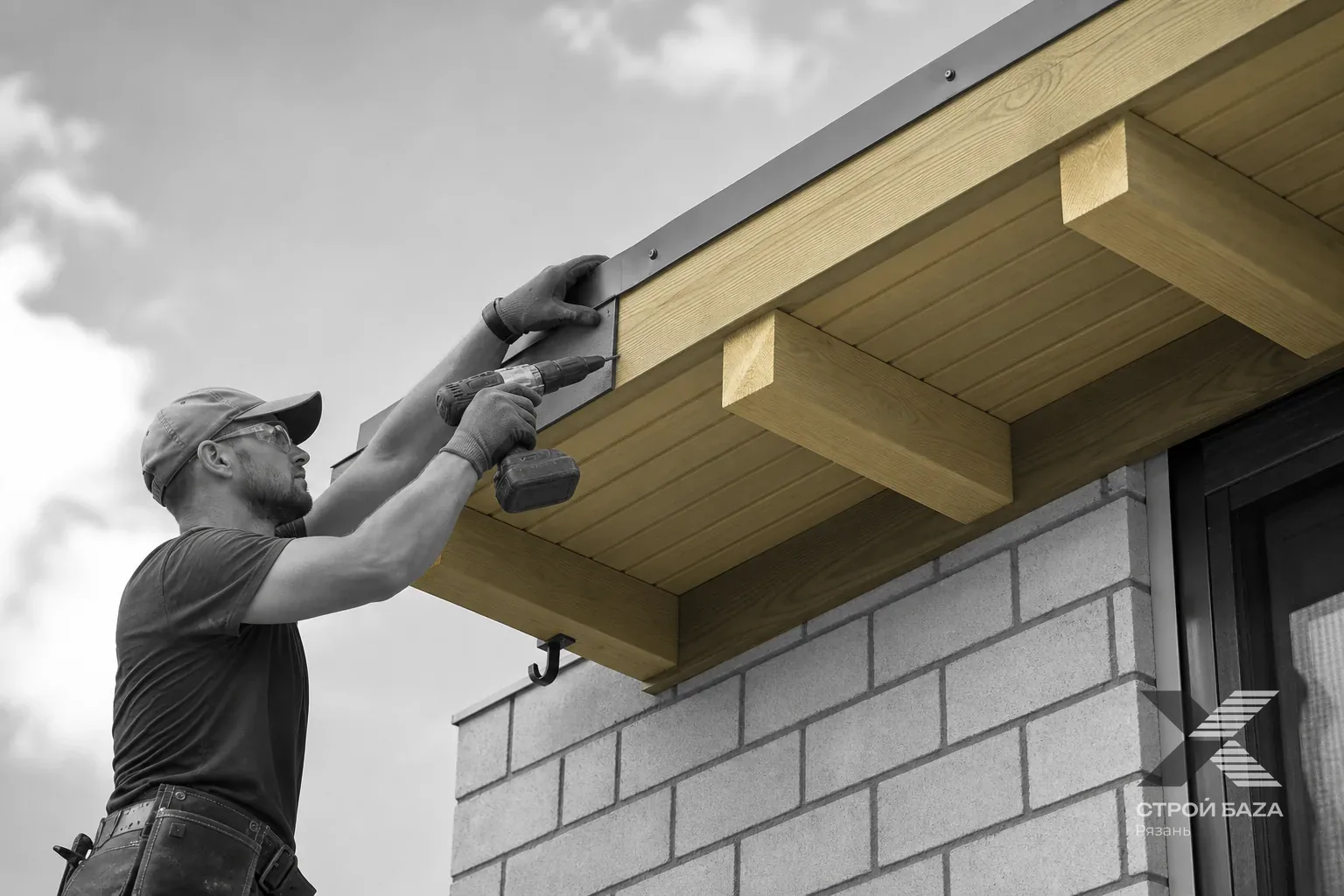

Самый простой вариант — когда стропила выпускаются за пределы стены на нужную длину. Снизу свес зашивают обрезной доской, влагостойкой фанерой или специальными софитами. Зашивка защищает стропила от намокания и не даёт птицам устраивать гнёзда.

Кобылки

Если при проектировании длина стропил не рассчитана на нужный вылет, к ним прибивают кобылки — доски сечением 50×100 или 50×150 мм. Длина кобылки подбирается так, чтобы общий вылет соответствовал расчётному. Стык кобылки со стропилом должен заходить на стену не менее чем на 600 мм.

Фронтонный свес

На торцах двускатной крыши устраивают фронтонный свес — выпуск обрешётки за пределы фронтона. Его размер обычно 300–500 мм. Снизу он тоже зашивается или остаётся открытым с ветровой доской по краю.

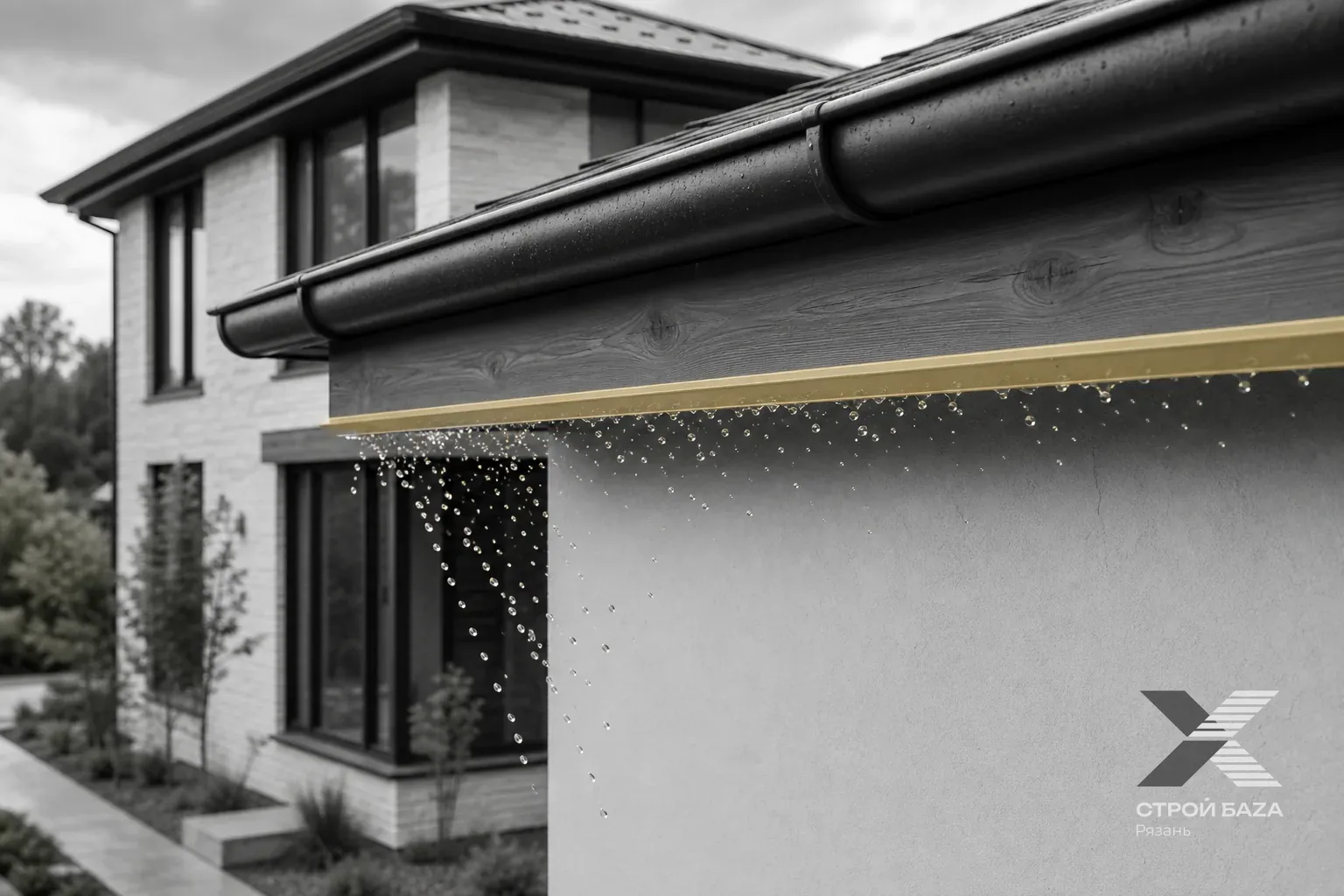

Свес без водосточной системы защищает фасад лишь частично. Вода, падая с края свеса, разбрызгивается и всё равно попадает на цоколь. Поэтому водосточный жёлоб — не опциональный элемент, а необходимый.

• жёлоб крепят с уклоном 2–3 мм на погонный метр в сторону воронки;
• кронштейны ставят с шагом не более 600 мм, иначе жёлоб провиснет под снегом;
• водосточная труба должна отводить воду не менее чем на 200–300 мм от цоколя;
• на конце трубы устанавливают отмёт или выпуск в ливневую канализацию.

Диаметр жёлоба и трубы подбирается по площади ската. Для ската до 50 м² достаточно жёлоба 110 мм и трубы 75 мм. При большей площади — 125 мм и 90 мм соответственно.

• свес короче 400 мм — вода попадает на стену и цоколь;
• отсутствие зашивки снизу — стропила гниют от намокания;
• кобылки закреплены слабо или стык расположен над краем стены;
• жёлоб без уклона — вода застаивается и зимой разрывает его льдом;
• кронштейны жёлоба с шагом больше 600 мм — провис и деформация;
• водосточная труба заканчивается вплотную к стене без отмёта.

Правильный свес — это вылет от 500 до 800 мм в зависимости от высоты дома и угла крыши, надёжная зашивка снизу и исправный водосток с уклоном жёлоба и отводом воды от цоколя. Если заложить эти параметры на этапе проектирования, фасад останется сухим, а отделка прослужит без ремонта значительно дольше.
