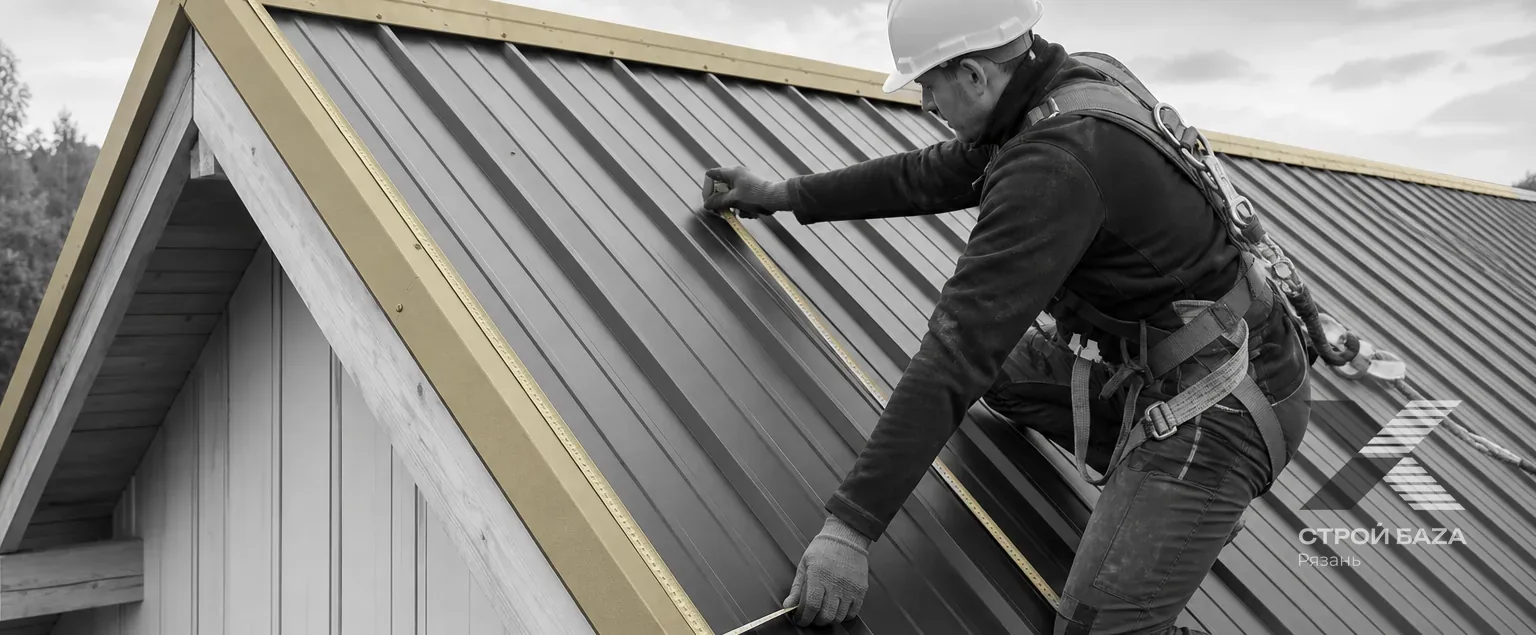

Как рассчитать конёк и торцевые планки для металлической кровли

• длину каждого конька — по линии соединения скатов;
• длину ската от карниза до верхней точки;
• число открытых торцевых кромок, которые нужно закрыть;
• рабочую длину планки с учётом нахлёста;
• тип профиля кровли и рекомендованную ширину доборных элементов.

Сложите длину всех участков конька. У простой двускатной крыши это обычно одна линия вдоль здания. На вальмовой или сложной крыше измерьте каждый отдельный конёк и сложите результаты. Замеряйте по проекту или непосредственно на кровле, а не по длине стены: свесы и особенности конструкции могут изменить размер.

Затем разделите общую длину на полезную длину одной планки. Она меньше полной: часть изделия уходит на соединение с соседним элементом. Например, если планка имеет длину 2 м, а нахлёст составляет 10 см, полезная длина будет 1,9 м. Для конька длиной 8 м расчёт такой: 8 ÷ 1,9 = 4,21. Округлите результат вверх — понадобится 5 планок.

Размер нахлёста берите из инструкции производителя: он зависит от конкретного изделия. Не вычитайте один и тот же нахлёст только один раз — при расчёте всей линии учитывается соединение между каждой парой соседних планок.

Измерьте длину каждого наклонного края крыши от карниза до конька. На двускатной крыше два фронтона, и у каждого обычно по две торцевые кромки. Значит, если длина одного края 5 м, общая длина планок составит 5 × 4 = 20 м. Если часть кромок примыкает к стене или закрыта другой конструкцией, включайте только те участки, где планка действительно нужна.

Общую длину разделите на полезную длину изделия и округлите вверх. К примеру, при рабочей длине 1,9 м на 20 м потребуется 11 планок: 20 ÷ 1,9 = 10,53. Для крыши сложной формы посчитайте каждую линию отдельно, затем сложите результат. Так проще учесть разные длины кромок и раскрой.

Уточните, подходит ли форма конька к профилю кровли и предусмотрена ли вентиляция подкровельного пространства. Не закрывайте вентиляционный зазор сплошным уплотнителем, если он нужен конструкции. Торцевые планки должны перекрывать край листа и надёжно крепиться к обрешётке. Порядок монтажа и шаг крепежа сверяйте с инструкцией к кровле.

Перед заказом ещё раз проверьте:

• все ли участки конька и торцов включены в замеры;
• учтён ли нахлёст по инструкции производителя;
• округлено ли количество изделий в большую сторону;
• подходят ли планки по форме и ширине к кровельному профилю.

• считать торцевые планки по периметру крыши, не разделяя карниз и фронтоны;
• брать полную длину изделия вместо полезной;
• не учитывать дополнительные участки на сложной крыше;
• подбирать ширину и форму планки без учёта профиля металлочерепицы.

Для расчёта конька сложите длины всех коньковых линий, а для торцевых планок — длины открытых наклонных кромок. Разделите каждую сумму на полезную длину изделия, учтите нахлёсты и округлите результат вверх. Такой способ помогает заранее определить количество доборных элементов и не забыть отдельные участки крыши.
