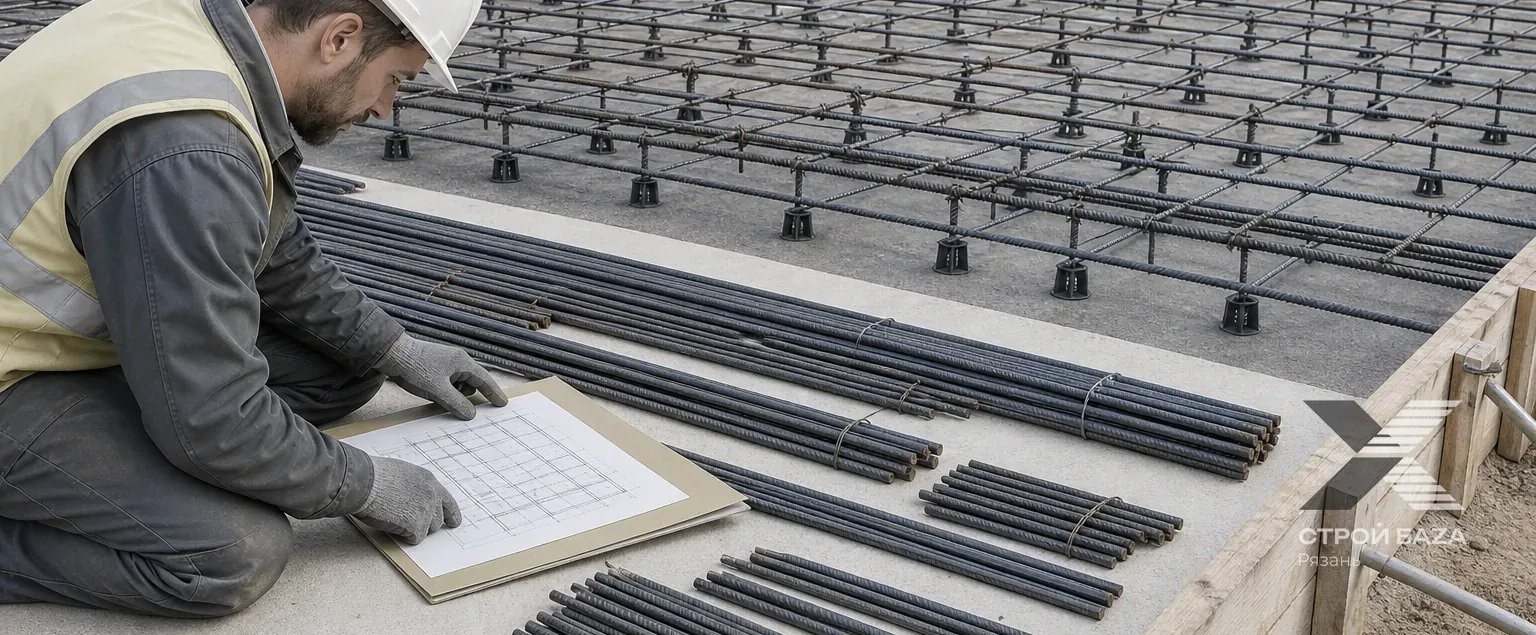

Арматура для фундаментной плиты: как составить заказ по схеме армирования
Чтобы заказать арматуру для фундаментной плиты, недостаточно знать только её длину и ширину. Сначала разберите схему армирования: на ней указаны диаметры стержней, шаг, число слоёв, усиленные участки и места соединений. По этим данным составляют ведомость, а затем переводят метры стержней в количество прутков выбранной длины. Если в проекте есть неясные обозначения, уточните их у проектировщика до заказа.
Что выписать из схемы
- диаметр и класс арматуры для каждого участка;
- шаг стержней в верхнем и нижнем слоях;
- направление прутков и размеры плиты;
- длину нахлёстов и правила соединения;
- дополнительные стержни под стенами, колоннами и в краевых зонах;
- требования к защитному слою бетона и фиксаторам.
Разделите расчёт на группы
Не складывайте всю арматуру в одну строку. Отдельно посчитайте стержни нижней сетки, верхней сетки, усиления и элементы для торцов. Для каждой группы запишите диаметр, количество и длину одного стержня. Так проще проверить итог и не перепутать позиции при комплектации.
Если схема показывает одинаковый шаг по всей ширине, число стержней можно проверить расчётом: рабочий размер участка разделите на шаг и округлите вверх, затем добавьте крайний стержень. Но учитывайте отступы от края, заданные проектом. Для сложной формы плиты считайте ряды по чертежу, а не по габариту прямоугольника.
Посчитайте общую длину
Умножьте количество одинаковых стержней на длину одного и сложите результаты внутри каждой группы. В длину включайте нахлёсты, если пруток собирается из нескольких частей: их размер берите из проекта. Не прибавляйте нахлёст автоматически к каждому стержню — цельные прутки в нём не нуждаются.
Для заказа в прутках общую длину по каждому диаметру разделите на длину одного прутка. Полученное количество округлите вверх. Если поставщик отпускает металл по массе, сначала уточните массу погонного метра для нужного диаметра и умножьте её на рассчитанную длину. Диаметры считайте отдельно: взаимозаменять их нельзя.
Не забудьте комплектующие
В заказ включите фиксаторы для нижнего и верхнего защитного слоя, вязальную проволоку и элементы для поддержания верхней сетки, если они предусмотрены проектом. Их количество зависит от схемы укладки и шага установки. Фиксаторы должны подходить для плиты и не повреждать гидроизоляцию. Уточните также, нужны ли отдельные детали для углов и примыканий.
Перед отправкой заказа
- сверьте размеры плиты и число сеток с проектом;
- проверьте, что длины прутков учитывают предусмотренные соединения;
- сведите позиции отдельно по диаметру и классу;
- уточните длину поставляемых прутков и возможность резки;
- попросите проверить ведомость, если схема неполная или есть сомнения.
Итог
Составляйте заказ по группам: отдельно сетки, усиления и комплектующие. Сначала перенесите в ведомость параметры из схемы, затем посчитайте длину и переведите её в прутки или массу. Такой порядок помогает заметить пропуски и не заменять проектные решения собственными предположениями.
